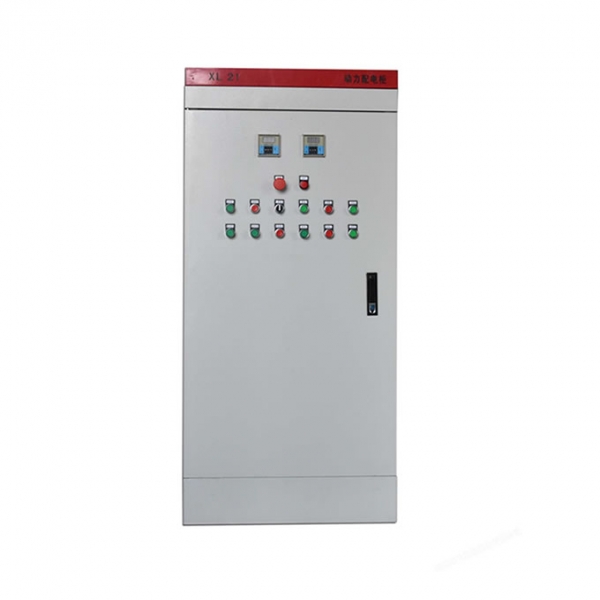

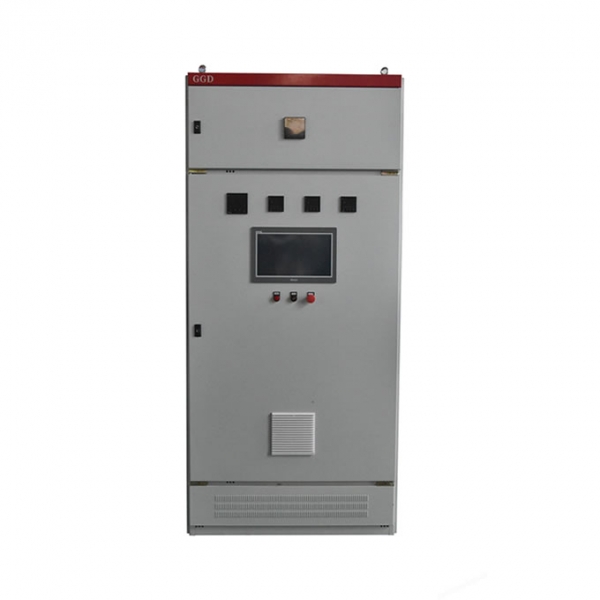

電氣控制柜設計

電氣控制柜設計統一制作規程，不僅能提高現場柜內維修的效率，并能降低新電柜對新手帶來的門檻，還能縮短基層維修電工班組熟悉系統的時間，這些也可以歸結為管理上的一句話“一切為用戶著想”。

二、文件編制篇

1.接受圖紙后，一套裝訂成全圖，包括系統圖、原理圖、材料表、面板布置圖、底板布置圖和端子圖等。用于全過程包括調試和圖紙的存檔，由技術人員保管使用。

2.直至項目的結束要保持圖紙的完整性、真實性、整潔性和過程信息記錄的完整性。

3.第二套圖紙，包括材料表，面板布置圖及底板布置圖和端子圖。主要用于材料核對、排版放樣、粘貼標簽過程中使用。

4.第三套裝訂，包括原理圖接線圖。由接線人員在接線過程中使用并保管。

5.在圖紙工藝安排過程中注意與材料表核對型號。如果發現錯誤立即，要求設計人員確認并簽字。

6.對主電路需標明所用導線截面積，或按照設計人員書面設計截面安排(見表C)。

7.檢查線路線號的完整性和正確性，比如重復和漏標線號都需設計人員填寫“設計人員勘誤確認表”確認。

8.對電源線標明所需線號管數量以方便統計。文件保存路徑為：··項目號|項目號+填寫日期+“線

號統計”。原則上每一電柜線號統計設定為一打印頁，以方便每個電柜線號的包裝。

9.按照設備配套明細表或施工用圖樣(布置圖、裝配圖等)進行領料配套。所有電器設備應有制造廠產品合格證。

10.所有產品合格證及說明書必須保存完整，以作為竣工資料的必須文件

11.《電纜總清冊》把現場每一根電纜的規格，編號，起始點等相關信息編制成表。通過此表現場人員可以知道總的電纜排放數量，每個柜的電纜引出數量等電纜排放總體工作量.

12.《總接線手冊》中把系統中每一根電纜連線的相關信息集中的編制再一起，通過此表可以知道總的接線工作量，并可以通過表中的線號欄把所有所需的線號預先打印出來，就免去拿著整套圖紙前后找線號的麻煩。備注欄中可以隨時記錄安裝過程中的其他情況，這些信息對日設備的維護修理，和轉場后的再次安裝有著非常重要的作用。
